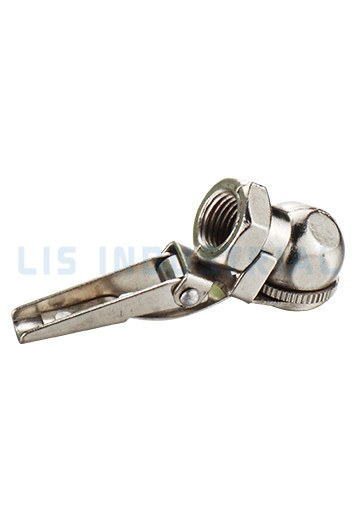

Pneumatické systémy sú široko používané vo výrobe, automobilovej údržbe a automatizovaných výrobných linkách, pričom tlakové požiadavky sa výrazne líšia v rôznych aplikačných scenároch – od nízkotlakových systémov (napr. 0,2 – 0,5 MPa) pre ľahké upínanie až po vysokotlakové systémy (napr. 1,0 – 3,0 MPa) pre ťažké zdvíhanie. Vzduchové armatúry a príslušenstvo (ako sú rýchlospojky, hadice, ventily a filtre) sú „spojmi“ pneumatického systému; ich správne prispôsobenie tlaku systému priamo určuje bezpečnosť, stabilitu a účinnosť celého systému. Takže, aké kľúčové kroky a úvahy sú zahrnuté pri prispôsobovaní týchto komponentov rôznym požiadavkám na tlak? Pozrime sa na nasledujúce otázky.

Aké parametre tlaku v jadre by sa mali uprednostniť pri spájaní vzduchových armatúr a príslušenstva?

Pri zhode vzduchové armatúry a príslušenstvo V prípade pneumatického systému musia byť v prvom rade dva parametre tlaku v jadre: menovitý pracovný tlak a maximálny deštrukčný tlak komponentov. Menovitý pracovný tlak sa vzťahuje na maximálny tlak, ktorý armatúra alebo príslušenstvo môže stabilne vydržať počas dlhodobej normálnej prevádzky a musí byť väčší alebo rovný projektovanému pracovnému tlaku systému. Napríklad, ak má pneumatický systém pre automatizovanú montáž navrhovaný pracovný tlak 0,8 MPa, vybrané rýchlospojky a hadice musia mať menovitý pracovný tlak aspoň 0,8 MPa — použitie komponentov s menovitým tlakom 0,6 MPa povedie k netesnostiam alebo dokonca poruche konštrukcie pod tlakom. Maximálny deštrukčný tlak je rovnako kritický: je to minimálny tlak, pri ktorom komponent praskne, a je to zvyčajne 3-5-násobok menovitého pracovného tlaku. Tento parameter poskytuje bezpečnostnú rezervu pre neočakávané tlakové skoky (napr. spôsobené nesprávnou činnosťou ventilu alebo pretlakom vzduchového kompresora). Pre vysokotlakové systémy (napr. 2,0 MPa) by sa mali zvoliť komponenty s maximálnym tlakom pri roztrhnutí aspoň 6,0 MPa, aby sa predišlo nebezpečným prasknutiam v dôsledku kolísania tlaku.

Potrebujú vzduchové armatúry a príslušenstvo rôzne stratégie zhody pre nízkotlakové, stredotlakové a vysokotlakové pneumatické systémy?

Áno, zodpovedajúce stratégie pre vzduchové armatúry a príslušenstvo sa výrazne líšia v rámci nízkotlakových, strednotlakových a vysokotlakových pneumatických systémov, pretože ich požiadavky na tlakové znášanie a aplikačné riziká sa líšia. V prípade nízkotlakových systémov (zvyčajne ≤ 0,5 MPa, ako sú pneumatické chápadlá pri montáži elektronických výrobkov) je dôraz kladený na nízku hmotnosť a nákladovú efektívnosť pri zabezpečení základnej odolnosti voči tlaku. Napríklad rýchlospojky môžu byť vyrobené z technických plastov (s dobrou odolnosťou proti korózii a nízkou hmotnosťou) a hadice môžu byť vyrobené z PVC alebo nitrilovej gumy – tieto materiály spĺňajú tlakové požiadavky a znižujú celkovú hmotnosť systému. Pre stredotlakové systémy (0,5 – 1,0 MPa, ako sú pneumatické valce v zváracích linkách v automobiloch), komponenty potrebujú rovnováhu medzi odolnosťou voči tlaku a trvanlivosťou. Tu sú vhodnejšie kovové rýchlospojky (napr. mosadz alebo hliníková zliatina), ktoré majú vyššiu odolnosť proti opotrebeniu ako plastové; hadice by mali byť vyrobené z vystuženej gumy (s vloženými vrstvami vlákien), aby sa zabránilo roztiahnutiu alebo deformácii pri strednom tlaku. V prípade vysokotlakových systémov (≥ 1,0 MPa, ako sú pneumatické lisy v ťažkých strojoch) je bezpečnosť a odolnosť voči tlaku najvyššou prioritou. Armatúry by mali byť vyrobené z kovov s vysokou pevnosťou (napr. nehrdzavejúca oceľ alebo legovaná oceľ) s presným opracovaním, aby sa zabezpečilo tesné spojenie; hadice musia byť odolné voči vysokému tlaku (napr. špirálovito vinuté hadice vystužené oceľovým drôtom), ktoré vydržia extrémny tlak bez praskania. Okrem toho si vysokotlakové systémy vyžadujú pretlakové ventily (s menovitým tlakom zodpovedajúcim systému), aby sa predišlo nehodám spôsobeným pretlakom.

Ako zabezpečiť tesniaci výkon pri prispôsobovaní vzduchových armatúr a príslušenstva rôznym požiadavkám na tlak?

Výkon tesnenia je kľúčovým faktorom pri predchádzaní úniku vzduchu – najmä vo vysokotlakových systémoch, kde aj malé netesnosti môžu viesť k strate tlaku, zníženej účinnosti systému alebo bezpečnostným rizikám. Prvým krokom je výber správneho tesniaceho materiálu na základe tlaku. Pre nízkotlakové systémy postačujú tesnenia z nitrilovej gumy alebo EPDM, pretože majú dobrú elasticitu a nízku cenu; pre strednotlakové systémy sú lepšie tesnenia z fluorokaučuku, pretože majú vyššiu teplotnú a tlakovú odolnosť; pre vysokotlakové systémy sú potrebné kovové tesnenia (napr. medené alebo hliníkové tesnenia) alebo kompozitné tesnenia (guma potiahnutá kovom), pretože vydržia extrémny tlak bez toho, aby sa rozdrvili. Druhým krokom je výber vhodnej tesniacej štruktúry. Závitové armatúry pre nízkotlakové systémy môžu používať pásku alebo závitový tmel na zlepšenie tesnenia; pre strednotlakové a vysokotlakové systémy sú spoľahlivejšie spojovacie armatúry so zabudovanými O-krúžkami (alebo čelnými tesneniami), pretože vytvárajú tesné tesnenie prostredníctvom tlakovej deformácie tesnenia. Okrem toho je potrebné kontrolovať montážny moment: nadmerné utiahnutie môže poškodiť tesnenie alebo armatúru, zatiaľ čo nedostatočné utiahnutie môže spôsobiť únik. Napríklad pri inštalácii nerezových závitových fitingov v 1,5 MPa systéme by mal byť krútiaci moment nastavený podľa veľkosti fitingu (napr. 15-20 N·m pre 1/2-palcové fitingy), aby sa zabezpečilo správne utesnenie bez poškodenia.

Akú úlohu zohráva výber materiálu pri prispôsobovaní vzduchových armatúr a príslušenstva tlaku v pneumatickom systéme?

Výber materiálu priamo ovplyvňuje tlakovú únosnosť, životnosť a bezpečnosť vzduchových armatúr a príslušenstva. V prípade nízkotlakových systémov sa na armatúry vo veľkej miere používajú plastové materiály (napr. nylon, POM), pretože sú ľahké, odolné voči korózii a hospodárne – sú však vhodné len pre tlaky ≤ 0,5 MPa, pretože vyšší tlak môže spôsobiť ich prasknutie. V prípade strednotlakových systémov sa uprednostňujú neželezné kovy (napr. mosadz, hliníková zliatina): mosadz má dobrú opracovateľnosť a odolnosť voči korózii, vďaka čomu je ideálna pre rýchlospojky a ventily; hliníková zliatina je ľahšia ako mosadz, vhodná pre komponenty vyžadujúce zníženie hmotnosti (napr. hadice pre mobilné pneumatické zariadenia). Pre vysokotlakové systémy sú kovy s vysokou pevnosťou nevyhnutné: nehrdzavejúca oceľ (napr. 304 alebo 316) má vynikajúcu odolnosť proti korózii a tlaku a je vhodná do drsných prostredí (napr. chemických závodov); legovaná oceľ (napr. oceľ 45#) má vysokú pevnosť v ťahu, vhodná pre vysokotlakové ventily a armatúry, ktoré znášajú veľké zaťaženie. Okrem toho je potrebné zvážiť kompatibilitu materiálu s pracovným médiom (stlačeným vzduchom): napríklad v systémoch so stlačeným vzduchom mazaným olejom by tesnenia mali byť vyrobené z materiálov odolných voči olejom (napr. nitrilkaučuku), aby sa zabránilo napučiavaniu alebo degradácii. Použitie materiálov, ktoré nie sú kompatibilné s tlakom alebo médiom, môže viesť k predčasnému zlyhaniu súčiastok – ako napríklad použitie plastových armatúr v 1,2 MPa systéme, ktoré môžu po krátkom čase používania prasknúť.
